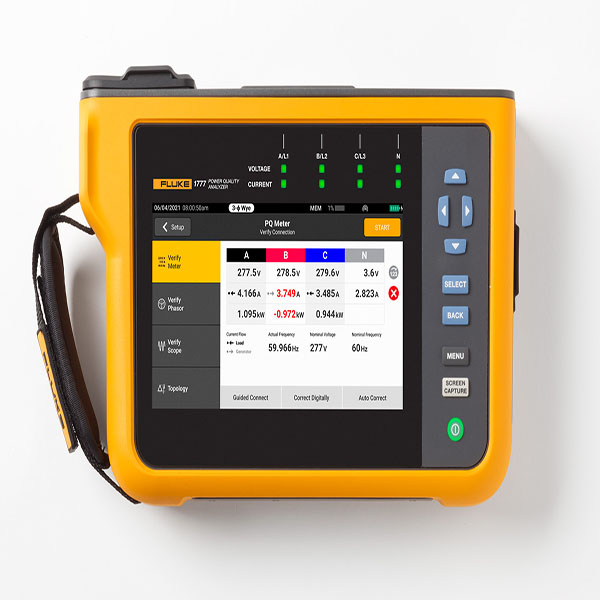

Fluke 1773/1775/1777三相电能质量分析仪
Fluke 1773/1775/1777三相电能质量分析仪
Fluke 1773/1775/1777三相电能质量分析仪
Fluke 1773/1775/1777三相电能质量分析仪
Fluke 1773/1775/1777三相电能质量分析仪

Fluke 1773/1775/1777三相电能质量分析仪

  • 品牌: 福禄克
  • 型号: Fluke 1773/1775/1777

主要特性

  • 自动测量功率和电能质量参数
  • 电能质量状况一目了然,加快故障排除速度
  • 轻松查看 V/A/Hz、功率、骤降、骤升和谐波数据
  • 捕获高达 8 kV 的高速瞬变
  • 直接通过测量电路供电,无需电源线

· 产品详情 >>

产品规格: Fluke 1770 系列三相电能质量分析仪

主要特点

电压输入

输入数量

4路输入,相对于PE的三相和零线(5个连接器)

测量类别

1000 V CAT III/600 V CAT IV

最大输入电压

1000 V rms/1000 V dc (1700 Vpk)

额定电压范围

星形和单相:可变(50 V – 1000 V)
三角形:可变(100 V – 1000 V)
标称电压符合IEC 61000-4-30 A类标准(Vdin) 100 V – 690 V

输入阻抗

10 MΩ(P-P和P-N之间)、5 MΩ(P-PE和N-PE之间)

带宽

直流,高达30 kHz,用于电能质量测量,不包括瞬变

分辨率

24位同步采样

采样频率

50/60 Hz时为80 kS/s

缩放

1:1,可变,用于电压互感器


电压瞬变

测量范围

±8 kV

采样速率

1775:1 MS/s
1777:1 MS/s、20 MS/s

带宽

DC至1 MHz

触发器

可调触发电平。高频分量上的触发器> 1.5 kHz

分辨率

14位同步采样


电流输入

输入数量

4路输入(三相和零线),为相连传感器自动选择量程

量程

交流

1 A至1500 A,使用i17XX-FLEX1500 12
1 A至1500 A,使用i17XX-FLEX1500 24
3 A至3000 A,使用i17XX-FLEX3000 24
6 A至6000 A,使用i17XX-FLEX6000 36
40 mA至40 A,使用夹钳i40s-EL
4 A至400 A,使用夹钳i400s-EL

直流

20 A至2000 A,使用夹钳80i-2010-EL

带宽

DC至30 kHz

分辨率

24位同步采样

采样频率

50/60 Hz时为80 kS/s

缩放

1:1,可变

输入电压

夹钳:50 mV / 500 mV rms;CF 2.8
罗哥夫斯基线圈:15 mV/150 mV rms @ 50 Hz,18 mV/180 mV rms @ 60 Hz;CF 4
全部为标称探头量程

输入阻抗

11 kΩ


Aux输入

有线连接,使用17XX-AUX适配器

输入数量

2

输入范围

直流:0 V dc至± 10 V dc
0 V至1000 V dc

输入阻抗

直流:2.92 MΩ

比例因数

格式:mx + b(增益和偏移)用户可配置

显示的单位

用户可进行配置(最长8个字符,例如°C、psi或m/s)


电压和电流数据采集

输入电源频率

直流,50/60 Hz15 %(42.5 Hz … 57.5 Hz、51 Hz … 69 Hz)

拓扑

1-φ、1-φ IT、分相、3-φ三角形、3-φ星形IT、3-φ Aron/Blondel(二元三角形)、3-φ三角形开放式分支、3-φ高分支三角形

数据存储

Fluke 1773/1775:8 GB内存(可使用microSD卡扩大内存)
Fluke 1777:32 GB microSD卡(已安装)

内存容量

典型值:10个为期8周、间隔为1分钟和100个事件的记录会话。
可用的记录会话数和记录周期取决于用户的需求

实时精度

内部:3 ppm(每天0.26 s,每月8 s)
NTP(互联网时间):根据互联网延迟,通常< 0.1 s,相对于协调世界时(UTC)
GPS:< 1 ms,相对于协调世界时(UTC)


趋势间隔

测量的参数

请参阅操作手册

趋势间隔

用户可选:1 s、3 s、5 s、10 s、30 s、1 min、5 min、10 min、15 min、30 min

平均间隔,最小值/最大值

电压、电流:½周期RMS(20 ms @ 50 Hz,16.7 ms @ 60 Hz)
Aux、功率:200 ms

总谐波失真

基于50谐波计算电压和电流的总谐波失真(THD)


电能质量测量值

测量的参数

请参阅操作手册

谐波

h0 … h50
电压、电流和功率的%基波和RMS
电压和电流的相位角,高达h11

间谐波

ih0… ih50
电压和电流的%基波和RMS

超谐波

2–9 kHz,200 Hz频率点
9–30 khz,2 kHz频率点
电压和电流的RMS

谐波测量方法

根据IEC 61000-4-7,分组谐波、子组谐波和单次谐波bin。
根据配置的电能质量标准自动选择的方法或用户可配置。

总谐波失真

根据多达50次谐波进行计算(取决于选定的电能质量标准)

电源信号

2个频率,范围从110 Hz到3000 Hz

事件

电压

骤降、骤升、瞬断、快速电压变化、电源信号、波形偏差、瞬变

电流

浪涌电流

触发记录

电压和电流的半周期RMS持续10 s
10/12周期的电压和电流波形
电源信号:电源信号电压的200 ms RMS,最长120 s
瞬变:电压波形
(Fluke 1777:1 MS/s或20 MS/s,500000 pts;Fluke 1775:1 Ms/s,25000 pts)


符合标准

电源

IEEE 1459

谐波

IEC 61000-4-7: Class 1
IEEE 519(短时和超短时谐波)

闪变

IEC 61000-4-15 F1类

电能质量

IEC 61000-4-30 A类,IEC 62586 PQI-A-PI

电能质量合规性

EN 50160 + GOST + NEQUAL + NETCODE + FOL


接口

以太网

1 Gbit/s 1000BASE-T

USB A型

USB 2.0高速U盘,用于传输测量数据、固件更新和许可证安装。最大供电电流:500 mA

USB-C

USB 2.0高速,用于将数据下载至PC和校准(需要USB A型转USB-C或USB-C转USB-C线缆)
分析仪辅助电源(需要USB C电源适配器,支持PD 2.0或更高版本协议,支持9 V 1.8 A)
USB 3.0超高速,用于USB-C闪存盘,用于传输测量数据、固件更新和许可证安装。最大供电电流:900 mA

WiFi/BLE模块1

802.11 ac 2.4 GHz/5 GHz,支持并发接入点和客户端模式
蓝牙5.0/BLE
天线:内置和外置2

LTE/4G模块3

LTE-A Cat 12
全球LTE-A和UMTS/HSPA+覆盖范围
天线:外置2

GPS

MCX连接器,用于连接GPS/GLONASS2 的GNSS天线

1 177X/BASIC机型不提供
2 需要5m延长线,Fluke零件号:5263915
3 可用性和支持的提供商因国家/地区而异。请咨询您当地的福禄克代表。

电气测量精度

参数

量程

分辨率

参考条件下的固有精度
读数的% +满量程的%

电压

1000 V

0.1 V

标称电压的0.1 %
符合
IEC 61000-4-30 A类标准1,2
±(0.04 % + 0.004 %)3

电压骤降和骤升

-

0.1 V

标称电压的0.2 %1,2

电压瞬变

±8 kVpk

-

±5 % +0.25 %)

电压谐波/间谐波

100 %

0.1 %/0.1 mV

≥1 %标称电压1:读数的±2.5 %
<1 %标称电压1:±0.025标称电压

电压的总谐波失真

100 %

0.1 %/0.1 V

±(2.5 % + 0.5 %)

电压失真2-9 kHz

最大100 V

0.1 mV

±(2.5 % + 0.1 V)

电压失真9-30 kHz

最大100 V

0.1 mV

±(2.5 % + 0.1 V)

电流
(罗哥夫斯基夹钳模式)

使用iFlex 1500 A,
i17XX-FLEX1500 24

150 A
1500 A

0.01 %
0.1 A

±(1 % + 0.02 %)

使用iFlex 3000 A,
i17XX-FLEX3000 24

300 A
3000 A

0.01 A
0.1 A

±(1 % + 0.03 %)

使用iFlex 6000 A,
i17XX-FLEX6000 36

600 A
6000 A

0.1 A
1 A

±(1.5 % + 0.03 %)

使用交流夹钳40 A,
i40s-EL

4 A
40 A

0.001 A
0.01 A

±(0.7 % + 0.02 %)

使用交流夹钳400 A,
i400s-EL

40 A
400 A

0.01 A
0.1 A

±(2 % + 0.2 %)
±(0.7 % + 0.1 %)

使用交流/直流夹钳
2000 A、80i-2010s-EL

200 A
2000 A

0.01 A
0.1 A

±(0.8 % + 0.2 %)

电流最小值/最大值

100 %

由附件定义

固有精度x2

电流谐波/间谐波

100 %

0.1 %/0.01 A

≥3 %标称电流:读数的±2.5 % 4
<3 %标称电流:标称电流±0.15 %

电流的总谐波失真

100 %

0.1 %

±(2.5 % + 0.5 %)

频率

42.5 Hz … 69 Hz

0.001 Hz

±0.01 Hz

电压失衡

100 %

0.1 %

±0.15 %

电流失衡

100 %

0.1 %

±0.15 %

闪变Pinst、Pst、Plt

0至20

0.01

5 %

电源信号电压

高达3 kHz
标称电压的0-15 %

0.1 V/0.1 %
