激光对中仪ALI51.000MOB

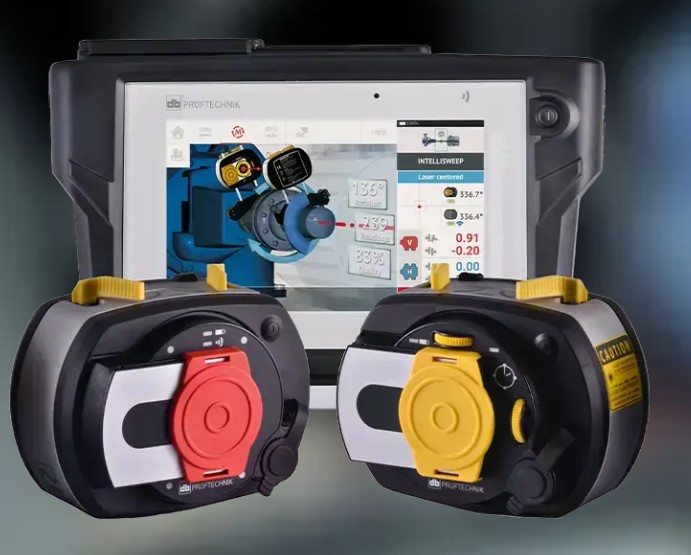

德国普卢福OPTALIGN ® Touch——新一代触控屏激光对中仪ALI51.000MOB

7寸 透射型TFT彩色显示屏

单激光技术 — 高精确对中的关键

sensALIGN® 5 五轴激光发射器和传感器

三步完成测量： ①输入尺寸②测量③显示结果

动态可扩展测量区域，完美解决粗对中

连续扫描、多点模式、经过模式从容应对复杂工况

3D动态显示+双位置检测技术，在任意位置上同时显示水平和垂直方向的对中 修正值

自适应对中 — 单激光技术—高精确对中的关键

sensALIGN® Series 技术基于 PRUFTECHNIK 的单激光技术，提供高精度测量结果以及简单的现场安装和测量。传感器包括两个高分辨率位置传感器(PSD)和 MEMS 倾角仪。 这些功能与探测器扩展能力 (InfiniRange)相结合，无论失中严重程度如何，都能测量并存档初始对中状态。此外，该技术支持同时监测垂直和水平方向的机器修正，无论传感器停止在什么位置角度。单激光系统充分利用传感器中的两个光学平面，可有效避免激光器和传感器之间的视线距离超出范围时发生激光系统的“发散”现象。

3D 视图

交互式仿真机器 3D 视图，便于技术人员从不同角度直接观察设备位置动态。

双位置检测技术能够实时显示设备水平方向和垂直方向修正移动值

极大的为技术工程师轴系对中工作提供便利性。

自适应对中 (ASI)

OPTALIGN®touch 提供不同的测量模式，

可有效对中联结和非联结轴。

仪器能够自适应用户的经验和技术水平, 以及对中挑战。拥有以下特性:

连续扫描

旋转安装有激光器和传感器的联结轴。随着联轴器旋转角度的变化自动测量数据。

OPTALIGN®touch 内置智能自动计算需要修正的失中值。

经过模式

这是一种独特的非联结轴测量模式。激光器和传 感器只需旋转交错, 即可测   量其位置。

多点模式

该测量模式适用于有套筒轴承的机器，既适用于联结 轴也适用于非联结轴。
