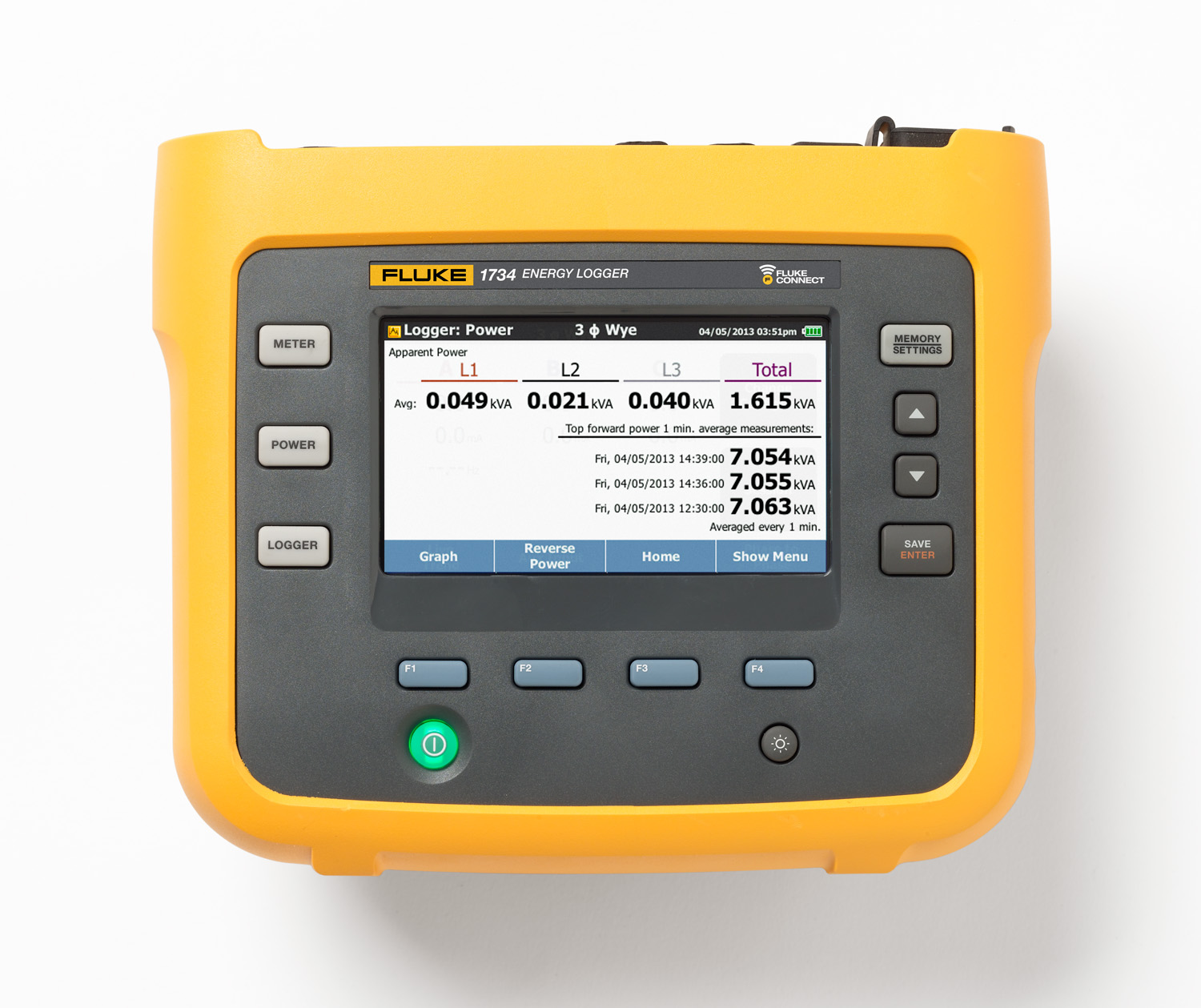

手持式三相功率计Fluke 1732/1734
手持式三相功率计Fluke 1732/1734
手持式三相功率计Fluke 1732/1734

手持式三相功率计Fluke 1732/1734

  • 价格: 面议
  • 品牌: 福禄克
  • 型号: Fluke 1732/1734
  • 单位:

· 产品详情 >>

主要特性


  • 主要测量: 自动捕获和记录电压、电流、功率、功率因数、电能及相关值
  • 兼容 Fluke Connect®: 在仪器上查看本地的数据,或者使用 Fluke Connect 移动应用程序和桌面软件通过您企业的 WiFi 网络查看数据
  • 仪器供电方便: 直接从测量电路给仪器供电
  • 安全级别: 进户线和下游负载额定使用 600 V CAT IV/1000 V CAT III
  • 测量所有三个相位: 随附 3 个柔性电流探头
  • 全面记录: 该设备上可以存储 20 多个不同的记录数据会话包。实际上,所有的测量值均自动记录,让您不再丢失测量趋势。甚至可以在记录会话期间以及下载前查看这些趋势,进行实时分析
  • 优化的用户界面: 快速引导性的图形设置可确保您每次都能捕获正确的数据,而智能的验证功能会指明连接是否正确,从而减少用户的疑虑
  • 明亮的彩色触摸屏: 在全图形化显示屏上就能方便地进行实地分析和数据检查
  • 优化的用户界面: 每次根据指示按照图形化步骤进行快速设置后,均就能获取正确的数据;而且借助智能化验证功能可降低设备连接的不确定性
  • 通过前面板应用程序完成“现场设置: 无需返回办公室进行下载和设置,也不必携带计算机至电气面板
  • 全面的集成记录: 将其他 Fluke Connect 设备连接到 Fluke 1734 可同时记录另外两个测量参数,几乎是 Fluke Connect 无线数字万用表或模块上提供的所有参数*


  • Energy Analyze Plus 应用软件: 使用自动报告功能下载并分析电能消耗的各项细节

  • 技术指标
    精度
    参数 量程 分辨率 参考条件下的内在准确度(读数百分比 + 量程百分比)
    电压 1000 V 0.1 V ±(0.2% + 0.01%)
    电流:直接输入 i17xx-flex 1500 12" 150 A 0.1 A ±(1% + 0.02%)
    1500 A 1 A ±(1% + 0.02%)
    i17xx-flex 3000 24" 300 A 1 A ±(1% + 0.03%)
    3000 A 10 A ±(1% + 0.03%)
    i17xx-flex 6000 36" 600 A 1 A ±(1.5% + 0.03%)
    6000 A 10 A ±(1.5% + 0.03%)
    i40s-EL 电流钳 4 A 1 mA ±(0.7% + 0.02%)
    40 A 10 mA ±(0.7% + 0.02%)
    频率 42.5 Hz 至 69 Hz 0.01 Hz ±(0.1%)
    辅助输入 ±10 V 直流 0.1 mV ±(0.2% + 0.02%)
    电压最小值/最大值 1000 V 0.1 V ±(1% + 0.1%)
    电流最小值/最大值 由附件定义 由附件定义 ±(5% + 0.2%)
    电压 THD 1000% 0.1% ±0.5
    电流 THD 1000% 0.1% ±0.5
    固有不确定性 ±(读数百分比 + 量程百分比)¹
    参数 影响量 iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
    150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A
    有功功率 P PF ≥ 0.99 1.2% + 0.005% 1.2% + 0.0075% 1.7% + 0.0075% 1.2% + 0.005%
    有功能量 E a PF ≥ 0.99 1.2% + 0.005% 1.2% + 0.0075% 1.7% + 0.0075% 1.2% + 0.005%
    视在功率 S 0 ≤ PF ≤ 1 1.2% + 0.005% 1.2% + 0.0075% 1.7% + 0.0075% 1.2% + 0.005%
    视在能量 E ap 0 ≤ PF ≤ 1 1.2% + 0.005% 1.2% + 0.0075% 1.7% + 0.0075% 1.2% + 0.005%
    无功功率 Q 0 ≤ PF ≤ 1 已测量的视在功率的 2.5%
    无功能量 E r 0 ≤ PF ≤ 1 已测量的视在功率的 2.5%
    功率因数 PF - ±0.025
    位移功率因数 - ±0.025
    DPF/cosϕ - ±0.025
    量程的额外不确定度¹ P-N>250 V 0.015% 0.0225% 0.0225% 0.015%
    ¹ 量程 = 1000 V x 电流范围
    参考条件:
    • 环境:23 °C ±5 °C,仪器至少工作 30 分钟,无外部电/磁场,RH <65%
    • 输入条件:CosΦ/PF=1,正弦信号 f=50 Hz/60 Hz,电源 120 V/230 V ±10%。
    • 电流和功率指标:输入电压 1 ph:120 V/230 V 或 3 ph wye/delta:230 V/400 V 输入电流:I > I范围 的 10%
    • 夹钳初级导体或中心位置的 Rogowski 线圈
    • 温度系数: 高于 28 °C 或低于 18 °C 时,每摄氏度增加指定准确度的 0.1 倍

    电气技术指标
    电源
    电压量程 使用安全的输入插头通过测量电路供电时为 100 V 至 500 V
    使用标准电源线时为 100 V 至 240 V (IEC 60320 C7)
    功耗 最大为 50 VA(使用 IEC 60320 输入时最大为 15 VA)
    能效 ≥ 68.2%(符合能效规范)
    最大空载损耗 < 0.3 W(仅当使用 IEC 60320 输入时)
    主电源频率 50/60 Hz ± 15%
    电池 锂离子电池 3.7 V, 9.25 Wh(客户可进行更换)
    电池供电的运行时间 标准操作模式下 4 小时,节电模式下最高可达 5.5 小时
    充电时间 < 6 小时
    数据采集
    分辨率 16 位同步采样
    取样频率 50/60 Hz 时为 10.24 kHz,与电源频率同步
    输入信号频率 50/60 Hz(42.5 至 69 Hz)
    接线方式类型 1-φ,1-φ IT,分相,3-φ delta,3-φ wye,3-φ wye IT,3-φ wye 平衡,3-φ Aron/Blondel(两表法),3-φ 开脚delta,仅电流(负载分析)
    数据存储 内部闪存(用户无法更换)
    内存容量 典型值:10 个为期 8 周、间隔为 1 分钟和 500 个事件的记录会话¹
    ¹可能的记录会话数和记录周期取决于用户的需求。
    基本间隔
    测量的参数 电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量
    平均间隔 1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟
    平均时间最小/最大值 电压、电流:每半周更新一次的全循环 RMS 辅助功率:200ms
    需求间隔(能量仪表模式)
    测量的参数 电能量(Wh、varh、VAh)、PF、最大需量、电能成本
    间隔 5 分钟、10 分钟、15 分钟、20 分钟、30 分钟,关
    符合标准
    功率 IEEE 1459
    通讯接口
    USB-A 通过 U 盘进行的文件传输,固件更新
    最大电流:120 mA
    WiFi 通过直接连接或 WiFi 网络进行文件传输和远程控制
    蓝牙 从 Fluke Connect® 3000 系列模块读取辅助测量数据(需要 1734 或 1732 升级选件)
    USB-mini 将数据下载到 PC
    电压输入
    输入通道 4 个(三相和零线)
    最大输入电压 1000 Vrms、CF 1.7
    输入阻抗 10 MΩ
    带宽 (-3 dB) 42.5 Hz - 3.5 kHz
    缩放 1:1、可变
    电压安全等级 1000 V CAT III/600 V CAT IV
    电流输入
    输入通道 3 个,自动为连接的传感器选择模式
    输入电压 电流钳输入:500 mVrms/50 mVrms;波峰系数 2.8
    Rogowski 罗氏线圈输入 50 Hz 时为 150 mVrms/15 mVrms,60 Hz 时为 180 mVrms/18 mVrms;波峰系数 4;全部位于探头额定量程内
    量程 使用细柔性电流探头 i17XX-flex1500 12 为 1 A 至 150 A/10 A 至 1500 A
    使用细柔性电流探头 i17XX-flex3000 24 为 3 A 至 300 A/30 A 至 3000 A
    使用细柔性电流探头 i17XX-flex6000 36 为 6 A 至 600 A/60 A 至 6000 A
    40 mA 至 4 A/0.4 A 至 40 A(40 A 电流钳 i40s-EL)
    带宽 (-3 dB) 42.5 Hz - 3.5 kHz
    缩放 1:1、可变
    辅助输入
    输入通道 ="2"
    输入量程 0 至 ± 10 V 直流,1 个读数/秒
    变比系数(2014 年起适用) 格式:mx + b(增益和偏移)用户可配置
    单位显示(2014 年起适用) 用户可进行配置(7 个字符,例如 °C、psi 或 m/s)
    无线连接
    输入通道 ="2"
    支持的模块 Fluke Connect® 3000 系列
    采集 1 个读数/秒
    环境指标
    工作温度 -10 °C 至 +50 °C(14 °F 至 122 °F)
    存放温度 -20 °C 至 +60 °C (-4 °F 至 140 °F),包括电池:-20 °C 至 +50 °C (-4 °F 至 122 °F)
    工作湿度 10 °C 至 30 °C(50 °F 至 86 °F)最高相对湿度 95%
    30 °C 至 40 °C(86 °F 至 104 °F)最高相对湿度 75%
    40 °C 至 50 °C(104 °F 至 122 °F)最高相对湿度 45%
    工作海拔 2000 m(高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV)
    储存海拔 12,000m
    外壳 IP50(符合 EN60529)
    振动测试 MIL-T-28800E,类型3,III 级,B 式
    安全性 IEC 61010-1
    IEC 电源输入:过电压类别 II,污染等级 2
    电压端:过电压类别 IV,污染等级 2
    IEC 61010-2-031:CAT IV 600 V / CAT III 1000 V
    电磁兼容性 EN 61326-1:工业 CISPR 11:Group 1,Class A
    韩国 (KCC):A 类设备(工业广播和通讯设备)
    USA (FCC):47 CFR 15 B 部分。按照第 15.103 条规定,本产品被视为免税设备
    温度系数 0.1 x 精度指标/°C
    通用技术指标
    彩色 LCD 显示屏 4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏
    保修期 仪器和电源:两年(不包括电池)
    附件:一年
    校准周期:两年
    尺寸 仪器:19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in)
    电源:13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in)
    仪器连接电源时:19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in)
    重量 仪器:1.1 kg (2.5 lb)
    电源:400 g (0.9 lb)
    防篡改保护 防盗锁槽
    i17xx-flex 1500 12 柔性电流探头技术指标
    测量量程 1 至 150 A 交流电/ 10 至 1500 A 交流电
    无损电流 100 kA (50/60 Hz)
    参考条件下的固有误差* 读数的 ±0.7%
    173x + iFlex 精度 ±(读数的 1% + 量程的 0.02%)
    超出工作温度范围的温度系数 读数的 0.05%/°C,读数的 0.09%/°F
    工作电压 1000 V CAT III, 600 V CAT IV
    探头电缆长度 305 mm (12 in)
    探头电缆直径 7.5 mm (0.3 in)
    最小弯曲半径 38 mm (1.5 in)
    输出电缆长度 2 m (6.6 ft)
    重量 115 g
    探头电缆材质 TPR
    连接器材质 POM + ABS/PC
    输出电缆 TPR/PVC
    工作温度 测试环境下导线温度为 -20 °C 至 +70 °C(-4 °F 至 158 °F),不超过 80 °C (176 °F)
    非工作状态下温度 -40 °C 至 +80 °C(-40 °F 至 176 °F)
    工作状态下的相对湿度 15% 至 85% 无冷凝
    IP 等级 IEC 60529:IP50
    保修期 1 年
    * 参考条件:
    • 环境:23 °C ±5 °C,无外部电/磁场,RH 65%
    • 一次侧导体在中心位置
